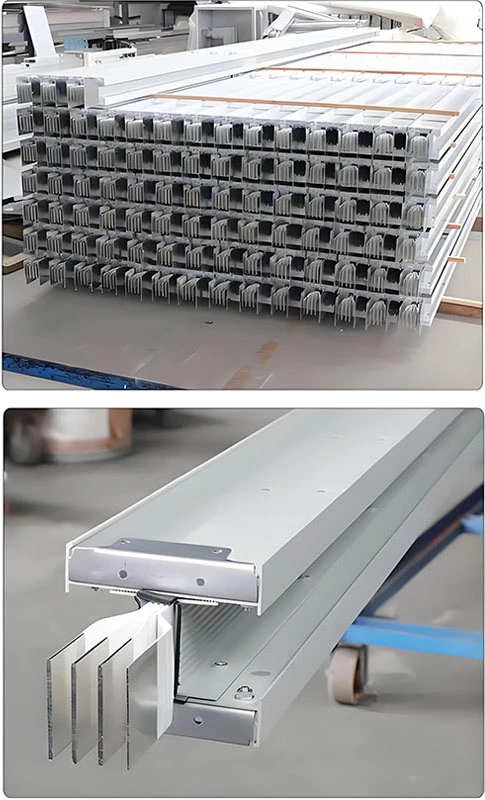

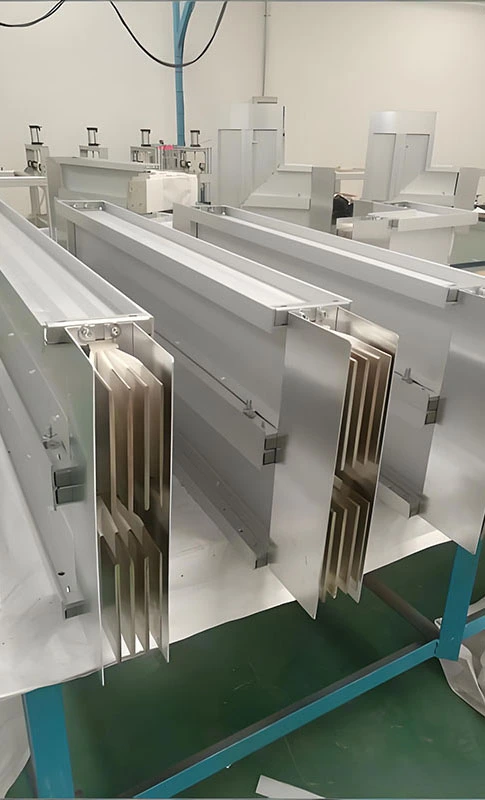

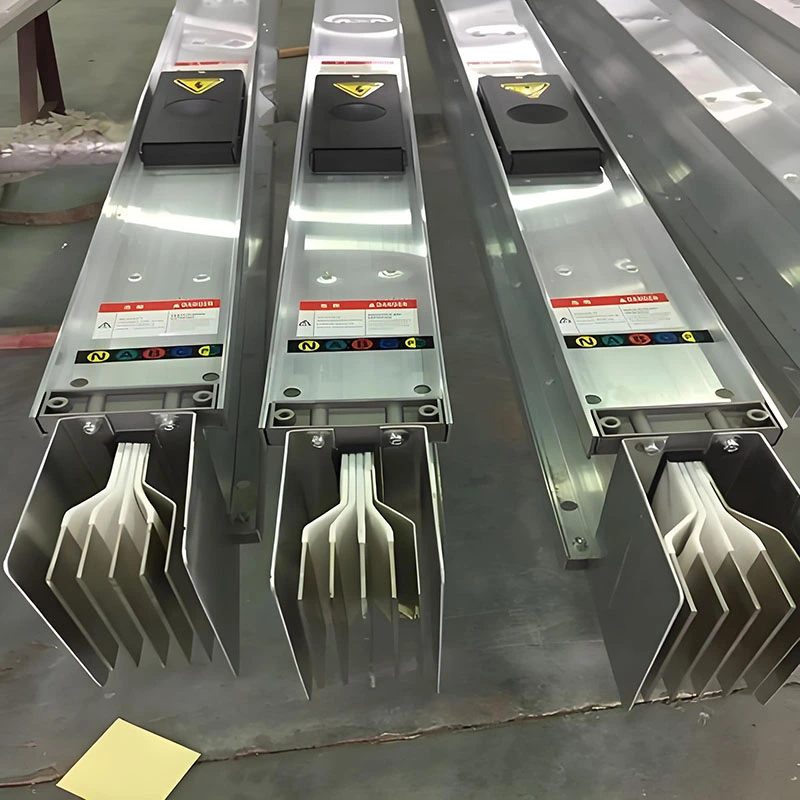

Lage stroom afgesloten busbaan

Precisiedekking voor stroomdistributie met lage stroomsterkte

De Low Current Enclosed Busway is ontworpen voor stroomdistributie bij lage belasting in volledige scenario's, met een nominaal stroombereik van 25A–400A. Het ondersteunt AC driefasige vierdraads- of vijfdraadssystemen, met een nominale spanning tot 660 V en frequenties van 50 Hz of 60 Hz. Als professionele Chinese fabrikant en leverancier biedt Fenghua Electric oplossingen die ideaal zijn voor kleine commerciële faciliteiten, kantoortakcircuits, automatiseringsschakelkasten en medische laboratoriumapparatuur. Er zijn zowel luchtgeïsoleerde als compact geïsoleerde typen beschikbaar voor een flexibele, op maat gemaakte krachtoverbrenging.

Kerntypen: dubbele oplossingen voor diverse toepassingen

1. Luchtgeïsoleerde busbaan

Met een luchtspleetisolatiestructuur in combinatie met epoxy-isolatieblokken garandeert dit systeem een ​​hoge isolatieweerstand (≥100MΩ) en is het bestand tegen een netfrequentiespanning van 3750V gedurende 1 minuut zonder storing. Het ontwerp verbetert de warmteafvoer, waardoor de temperatuur van de geleider onder de 60°C blijft en de stijging van de behuizing binnen 30K blijft. De behuizing is gemaakt van koudgewalst staal of een aluminium-magnesiumlegering met een versterkte gegolfde structuur voor sterke mechanische prestaties. Zeer zuivere T2-koperen geleiders (≥99,95%) met vertinnen zorgen voor een lage weerstand en stabiele geleidbaarheid. Aluminium geleiders zijn optioneel voor kosteneffectieve projecten.

2. Compact geïsoleerde busbaan

Dit type maakt gebruik van epoxyhars of geavanceerde polymeermaterialen om geleiders strak te omwikkelen, gecombineerd met vlamvertragende XLPE-krimpkousen, die voldoen aan de RoHS-milieunormen. De compacte structuur vermindert de benodigde ruimte en voorkomt brandrisico's door schoorsteeneffecten, waardoor de brandveiligheid wordt vergroot. Met beschermingsgraden tot IP54 presteert hij goed in vochtige en stoffige omgevingen. Geoptimaliseerd ontwerp vermindert impedantie en vermogensverlies, waardoor een hoge transmissie-efficiëntie wordt gegarandeerd met een spanningsval van ≤2,5% over 110 m. Het isolatiesysteem werkt betrouwbaar van -200°C tot +200°C en heeft een levensduur van meer dan 30 jaar.

Uitzonderlijke prestaties: strenge normen zorgen voor een stabiele werking

Gecertificeerde kwaliteitsborging

De Low Current Enclosed Busway wordt vervaardigd in strikte overeenstemming met internationale normen. Elke unit ondergaat vóór levering uitgebreide tests, waardoor consistente kwaliteit, geverifieerde prestaties en betrouwbare krachtoverbrenging voor verschillende toepassingen worden gegarandeerd.

Hoog beschermingsniveau (IP40–IP65)

De behuizing is ontworpen met beschermingsgraden van IP40 tot IP65, waarbij hogere classificaties beschikbaar zijn voor gebruik buitenshuis. Geavanceerde lekklinktechnologie creëert een naadloze, volledig gesloten structuur, verbetert de afdichtingsprestaties en voorkomt effectief het binnendringen van stof en vocht. Het is zeer geschikt voor zware omgevingen zoals hoge luchtvochtigheid, zeeklimaat en zoutnevelomstandigheden, met bewezen weerstand door zoutsproeitests van 2000 uur.

Sterke weerstand tegen kortsluiting en trillingen

Het systeem is uitstekend bestand tegen kortsluiting. De aluminium of laag-magnetische stalen behuizing vermindert wervelstroomverliezen en thermische stijging, waardoor de stroomvoerende efficiëntie wordt verbeterd. Ingebouwde schokabsorberende structuren beschermen interne geleiders en isolatiecomponenten tegen mechanische trillingen en externe impact. Flexibele verbindingen en rubberen isolatiekussens verbeteren de systeemstabiliteit nog meer bij aansluiting op transformatoren of distributieapparatuur.

Veilig en efficiënt aardingssysteem

Het geïntegreerde aardingsontwerp maakt gebruik van een zeer geleidende behuizing van aluminiumlegering met een dwarsdoorsnede die aanzienlijk groter is dan die van de geleider zelf. Dit zorgt voor een lage aardingsweerstand, voldoet aan de veiligheidsnormen en biedt betrouwbare bescherming voor zowel apparatuur als operators.

Gemakkelijke installatie en onderhoud: verlaging van de totale projectlevenscycluskosten

Flexibele installatiemethoden: Ondersteunt installatie in meerdere richtingen, zowel horizontaal als verticaal, en kan snel worden bevestigd aan elektrische stootborden, apparatuurruimten of plafonds met behulp van montagebeugels. Het modulaire ontwerp maakt een snelle montage mogelijk; standaardsecties zijn verkrijgbaar in lengtes van 3 m, 6 m of 8 m (aanpasbaar aan gebruikersspecificaties). Bovendien kunnen tappunten naar wens van de klant op elke gewenste locatie worden geplaatst, mits de afstand tussen de tappunten minimaal 0,6 meter bedraagt. Deze flexibiliteit maakt een gemakkelijke toekomstige capaciteitsuitbreiding en routeaanpassingen mogelijk, waardoor de installatiecyclus aanzienlijk wordt verkort.

Op de gebruiker gerichte ontwerpdetails

De aftakkasten hebben een plug-in/plug-out-levensduur van ≥200 cycli. Gecombineerd met connectoren met fasefoutpreventie-ontwerpen wordt het risico op installatiefouten drastisch verminderd.

Door gebruik te maken van een stootvoeginstallatiemethode is voor het vastzetten van de verbindingsbouten slechts één enkele sleutel nodig, waardoor de bediening eenvoudig en moeiteloos is. Alle producten met verschillende huidige classificaties maken gebruik van een gestandaardiseerde afdekplaat, wat een hoge mate van standaardisatie, sterke uitwisselbaarheid en gemakkelijke interface-aanpasbaarheid voor capaciteitsaanpassingen garandeert.

Uitgerust met gegolfde dilatatievoegen, biedt het systeem twee graden van aanpassingsvrijheid, zowel horizontaal als verticaal. Hierdoor wordt niet alleen uitzetting en krimp als gevolg van temperatuurschommelingen opgevangen, maar worden ook structurele afwijkingen als gevolg van funderingszettingen gecompenseerd. Deze innovatie lost de tekortkomingen op van traditionele uitbreidingsapparaten met schuifplaten, zoals slechte beschermingswaarden, omslachtige installatie en onbetrouwbare werking.

Vereenvoudigd onderhoudsschema: Routineonderhoud vereist alleen periodieke controles van de connectordichtheid en de integriteit van de behuizing. Bij problemen zoals een verminderde isolatiesterkte kunnen de interne componenten via een korte periode van onbelast bedrijf worden uitgedroogd. Mocht er plaatselijk oververhitting optreden, dan kan het probleem snel worden opgelost door het oplossen van problemen met de aansluitpunten of het aanpassen van de belasting, wat resulteert in lage onderhoudskosten.

Typische toepassingsscenario's

De Low Current Enclosed Busway wordt veel gebruikt in:

▪Commerciële kantoren voor verlichting en stroomdistributie van apparatuur

▪Industriële automatiseringssystemen voor schakelkasten en PLC's

▪Medische en laboratoriumomgevingen die stabiele, schone energie vereisen

▪Het bouwen van infrastructuur voor laagspannings- en noodsystemen

▪Fabrieksupgrades waar efficiënte retrofitting vereist is

Selectiegids: Wetenschappelijk overeenkomende projectvereisten

Selectie huidige beoordeling: Selecteer de juiste beoordeling op basis van de werkelijke belastingsstroom; Het wordt aanbevolen om een ​​veiligheidsmarge van 10%-20% op te nemen om tegemoet te komen aan toekomstige behoeften aan capaciteitsuitbreiding en om de productstabiliteit op lange termijn te garanderen.

Selectie van isolatietype: Voor droge omgevingen met lage omgevingstemperaturen en minimale stroomschommelingen hebben luchtgeïsoleerde systemen de voorkeur; voor beperkte ruimte, hoge luchtvochtigheid of stoffige omgevingen worden compact geïsoleerde systemen aanbevolen.

Bepaling van de beschermingsklasse: Voor standaard binnenscenario's is een IP40-classificatie voldoende; zorg bij buiten- of vochtige/stoffige omgevingen voor een beschermingsklasse van minimaal IP54; voor mariene klimaatomgevingen worden producten met een hogere beschermingsklasse geadviseerd.

Overwegingen bij geleidermateriaal: Voor projecten met aanhoudende hoge belastingen of die uitzonderlijke stabiliteit vereisen, hebben koperen geleiders de voorkeur; voor projecten met beperkte budgetten en minimale belastingsschommelingen kunnen geleiders van aluminiumlegeringen worden geselecteerd.

Maatwerk voor speciale vereisten: Als u specifieke vereisten heeft met betrekking tot installatieomgevingen, huidige classificaties of functionele kenmerken, neem dan contact op met ons professionele team; wij bieden u een productoplossing op maat, afgestemd op uw behoeften.
