1600A Sandwichbusbaan

De 1600A Sandwich Busway is een krachtig laagspanningsdistributiesysteem ontworpen voor toepassingen met grote stroomsterktes. Met een compacte sandwichstructuur met geïsoleerde koperen of aluminium geleiders zorgt het voor een hoge belastbaarheid, lage temperatuurstijging en minimale impedantie, waardoor een stabiele en betrouwbare stroomtoevoer wordt geboden.

Belangrijkste kenmerken:

Hoge stroomcapaciteit: nominaal 1600 A voor industriële installaties, hoge gebouwen, datacenters en commerciële complexen.

Sandwichstructuur: gelaagd geleider- en isolatieontwerp zorgt voor veiligheid, efficiënte warmteafvoer en ruimtebesparende installatie.

Lage temperatuur en lage impedantie: Geoptimaliseerd ontwerp vermindert energieverlies en verbetert de systeemefficiëntie.

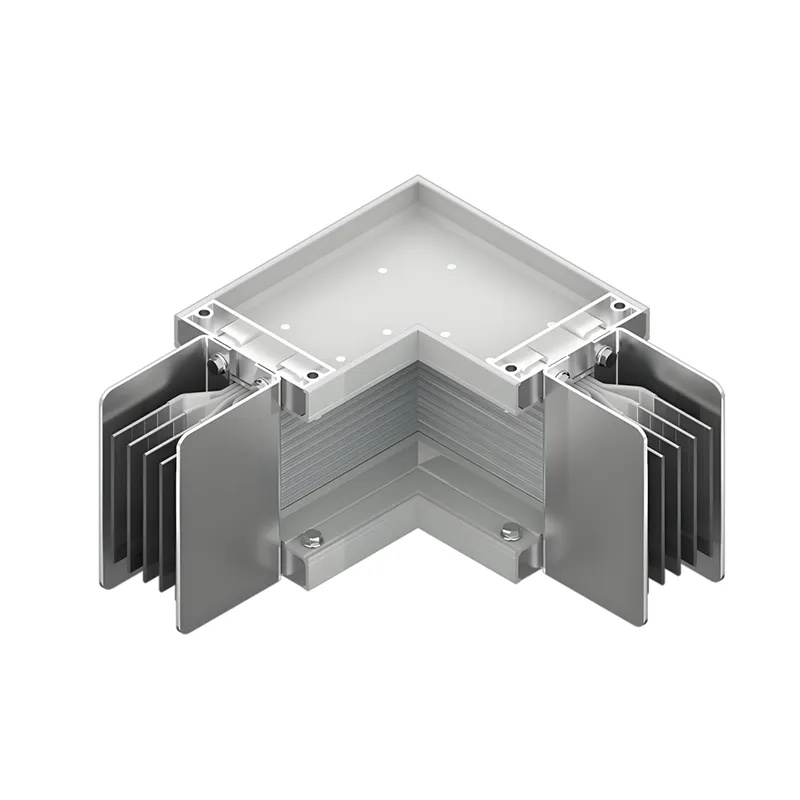

Flexibele installatie: Modulair, ondersteunt rechte trajecten, vertakkingen en aangepaste lay-outs voor toekomstige uitbreiding.

Veiligheid en betrouwbaarheid: getest op kortsluiting, spanningsbestendigheid en temperatuurstijging; voldoet aan de CCC- en IEC-normen.

Technische parameters

Waarom kiezen voor onze 1600A Sandwichbusway?

Professionele fabrikant: Jarenlange ervaring in de productie van laagspanningsbusbanen.

Aangepaste oplossingen: niet-standaardformaten, huidige beoordelingen en lay-outs beschikbaar.

Kwaliteitsborging: Elke eenheid ondergaat strenge tests vóór levering.

Technische ondersteuning: technisch advies, ontwerp en installatiebegeleiding.

Trefwoorden voor inkoop: 1600A-busbaan, laagspanningsbusbaan, sandwichbusbaan, busbaan met hoge stroomsterkte, industriële stroomdistributie, modulaire busbaan, compacte busbaan.

Kernvoordelen

1. Hoge geleidbaarheid, weinig verlies: energie-efficiënt en krachtig

Elektrolytische koperen geleiders van T2-kwaliteit vertonen een soortelijke weerstand van ≤0,01777 Ω·mm²/m bij 20°C en een geleidbaarheid van meer dan 98% – veel beter dan die van gewone kopermaterialen. Deze eigenschap vermindert het energieverlies tijdens de krachtoverbrenging aanzienlijk; op de lange termijn stelt het bedrijven in staat aanzienlijke besparingen op de elektriciteitskosten te realiseren. Bovendien kan het oppervlak van de koperen geleiders optioneel worden behandeld met vertind of verzilverd om de weerstand tegen oxidatie en corrosie effectief te verbeteren, de contactweerstand te verlagen, de levensduur van verbindingspunten te verlengen en toekomstige onderhoudsuitgaven te verminderen.

2. Compacte structuur: geoptimaliseerd ruimtegebruik

Het unieke "sandwich"-ontwerp, met strak gestapelde fasegeleiders, comprimeert de elektrische speling tussen de geleiders tot slechts 6–10 mm, waardoor luchtspleten tussen de fasen volledig worden geëlimineerd. Vergeleken met traditionele railkokersystemen vermindert dit ontwerp het totale volume met meer dan 30%, terwijl een gelijkwaardige stroomdragende capaciteit behouden blijft. Dit maakt flexibele installatie mogelijk in omgevingen met beperkte ruimte, zoals elektrische stijgleidingen en werkplaatsen met veel apparatuur, waardoor de efficiëntie van het ruimtegebruik aanzienlijk wordt verbeterd en er meer mogelijkheden worden gecreëerd voor gebouwindelingen en apparatuuropstellingen.

3. Efficiënte warmteafvoer: stabiele werking

Koperen geleiders beschikken over een uitstekende thermische geleidbaarheid, waardoor warmte snel via de isolatielaag naar de metalen behuizing kan worden overgedragen. De behuizing is gemaakt van een aluminium-magnesiumlegering en is voorzien van een geïntegreerd ontwerp met warmteafvoerende vin; dit vergroot het oppervlak met ruim 30% vergeleken met standaard behuizingen, waardoor een zeer efficiënte warmteafvoer mogelijk is via een dubbel mechanisme van convectie en straling. Tijdens bedrijf bij nominale stroom blijft de temperatuurstijging bij de aansluitklemmen ≤60K, terwijl de temperatuurstijging van de behuizing ≤30K blijft. Dit zorgt voor stabiele bedrijfstemperaturen voor het railkokersysteem op de lange termijn, waardoor veroudering van de isolatie en prestatieverslechtering als gevolg van oververhitting effectief worden voorkomen en daardoor de betrouwbaarheid van het stroomdistributiesysteem wordt gegarandeerd.

4. Uitgebreide bescherming: aanpasbaar aan complexe omgevingen

De volledig omsloten metalen behuizing ondergaat oppervlaktebehandelingen, zoals anodiseren, elektroforese of brandvertragende coating, om bescherming op meerdere niveaus te bieden, variërend van IP54 tot IP68. Standaardmodellen bieden stof- en spatbescherming en voldoen aan de operationele vereisten van typische industriële installaties en commerciële gebouwen. Waterdichte modellen bieden bescherming tegen korte of zelfs voortdurende onderdompeling, waardoor ze geschikt zijn voor vochtige omgevingen zoals ondergrondse nutstunnels en waterzuiveringsinstallaties. Brandwerende modellen kunnen de stroomvoorziening gedurende meer dan 180 minuten handhaven bij extreme temperaturen van 960°C, wat een betrouwbare beveiliging biedt voor brandveiligheidscircuits en noodstroomvoorzieningssystemen. Bovendien mist de "sandwich"-structuur doorlopende luchtkanalen, waardoor het "schoorsteeneffect" tijdens een brand fundamenteel wordt geëlimineerd en de brandveiligheidsprestaties van het systeem worden verbeterd.

5. Modulair ontwerp voor gemakkelijke installatie

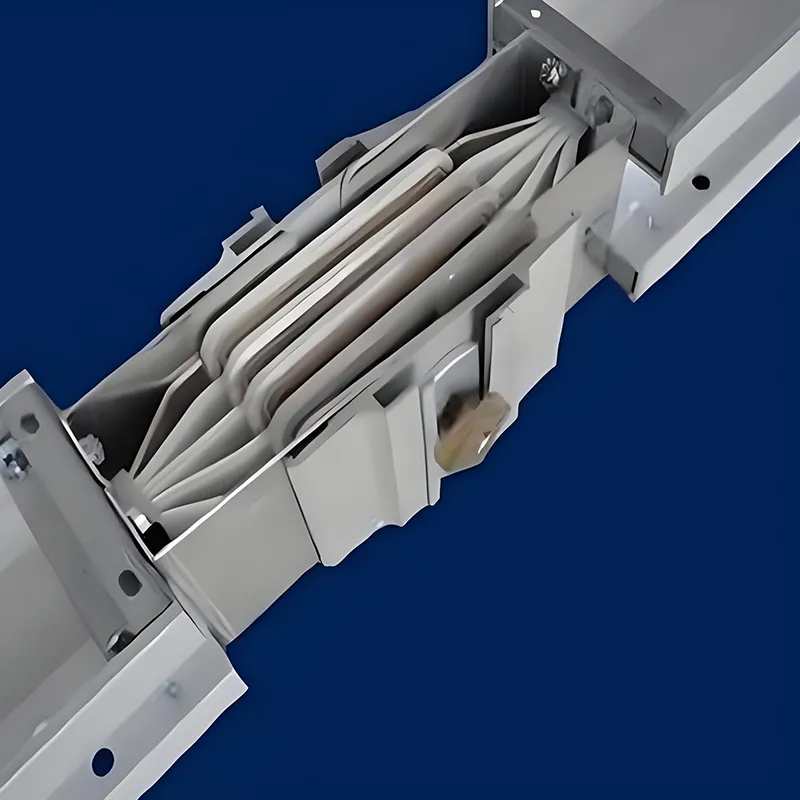

Het busbaansysteem maakt gebruik van in de fabriek geprefabriceerde, standaard modulaire eenheden. Tijdens de installatie ter plaatse worden deze units snel verbonden met behulp van dubbelzijdige, koppelgecontroleerde bouten en schotelveren. Dit ontwerp maakt installatietoleranties van ±4 mm mogelijk, waardoor de complexiteit van de constructie en de tijdskosten aanzienlijk worden verminderd. Plug-in units kunnen op elke locatie in de busbaan worden geplaatst of verwijderd terwijl het systeem onder spanning blijft; het ‘first-to-connect, last-to-disconnect’-aardingsontwerp garandeert operationele veiligheid. Bovendien ondersteunt het systeem minimaal 200 plug-in/plug-out-cycli, waardoor flexibele aanpassing aan vereisten zoals aanpassingen aan de productielijn en uitbreiding van apparatuur mogelijk is, terwijl onderhoud en aanpassingen in de toekomst eenvoudiger worden.

Toepassingsscenario's

1. Industriële productiesector

In de productieateliers van industrieën zoals de automobielindustrie, mechanische verwerking, metallurgie en chemicaliën, bieden koperen geleider sandwich-type busductsystemen een stabiele hoofdstroomruggengraat voor apparatuur met hoog vermogen, waaronder grote motoren, lasmachines en geautomatiseerde productielijnen. Hun hoge stroomvoerende capaciteit is in staat om de zware belastingsomstandigheden aan te kunnen die gepaard gaan met het frequent starten en stoppen van machines, terwijl hun modulaire plug-in ontwerp aanpassingen van de productielijn en de toevoeging van nieuwe apparatuur vergemakkelijkt, waardoor bedrijven een zeer efficiënte productie kunnen bereiken.

2. Datacentra en gezondheidszorgfaciliteiten

Serverclusters in datacenters en grootschalige medische apparatuur in ziekenhuizen vereisen uitzonderlijk hoge niveaus van continuïteit en stabiliteit in hun stroomvoorziening. De verliesarme eigenschappen van dit busductsysteem minimaliseren de energieverspilling tijdens de krachtoverbrenging. Bovendien kunnen intelligente productvarianten temperatuur- en stroombewakingsmodules integreren, waardoor bediening en onderhoud op afstand via RS485 of draadloze transmissie mogelijk wordt; dit maakt real-time monitoring van de apparatuurstatus mogelijk, waardoor betrouwbare stroomzekerheid voor kritische belastingen wordt geboden.

3. Stroomverdeling in hoogbouw

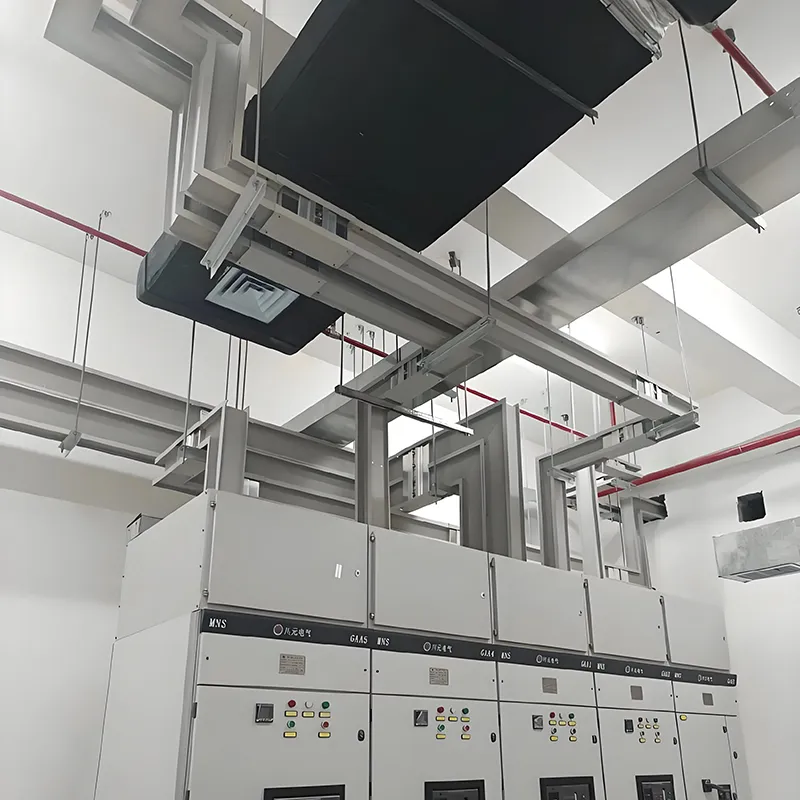

Binnen de elektriciteitsdistributieleidingen van hoge gebouwen worden verticaal busducten van het koperen geleider-sandwichtype geïnstalleerd om te dienen als de belangrijkste stroomtoevoerlijnen voor elke verdieping. Hun compacte structuur bespaart waardevolle schachtruimte, terwijl hun efficiënte ontwerp voor warmteafvoer zorgt voor stabiliteit tijdens verticale krachtoverdracht over lange afstanden, waardoor een evenwichtige en betrouwbare stroomvoorziening wordt geboden aan elke verdieping van kantoorgebouwen, hotels, wooncomplexen en soortgelijke constructies.

4. Speciale omgevingsomstandigheden

Voor speciale omgevingen die worden gekenmerkt door hoge luchtvochtigheid, corrosiviteit of stof, zoals ondergrondse nutstunnels, spoorwegdoorvoersystemen en kustvoorzieningen, zijn waterdichte en corrosiebestendige busductvarianten beschikbaar. Harsgegoten busducten, met een IP68-beschermingsgraad, zijn geconstrueerd zonder metalen behuizing en zijn volledig afgedicht; dit ontwerp zorgt voor een langdurige, stabiele werking in zware omgevingen, waardoor apparatuurstoringen veroorzaakt door ongunstige omgevingsfactoren effectief worden voorkomen.

Kwaliteitsborging en servicebetrokkenheid

Wij geven consequent prioriteit aan kwaliteit boven alles. Al onze busducten van het koperen geleider-sandwichtype ondergaan strenge fabriekstests, waaronder tests op het gebied van netfrequentie-spanningsbestendigheid, temperatuurstijgingstests en kortstondige stroomsterktetests, om volledige naleving van zowel internationale als nationale normen te garanderen. Daarnaast bieden wij onze klanten uitgebreide serviceondersteuning:

Professionele begeleiding bij productselectie: Wij bieden op maat gemaakte productselectieoplossingen die zijn afgestemd op de specifieke stroomvereisten, installatieomgeving en andere relevante factoren van elke klant. Installatiediensten op locatie: Ons ervaren installatieteam biedt begeleiding en installatiediensten op locatie, waardoor de juiste installatie en stabiele werking van onze producten wordt gegarandeerd.

Ondersteuning en onderhoud na verkoop: We hebben een uitgebreid after-sales ondersteunings- en onderhoudssysteem opgezet om snel aan de reparatie- en onderhoudsbehoeften van de klant te kunnen voldoen, waardoor de werking van de apparatuur op de lange termijn wordt gewaarborgd.

Veelgestelde vragen

1. Wat is een 1600A Sandwichbusway?

Een 1600A Sandwich Busway is een laagspanningsstroomdistributiesysteem met een compacte gelaagde (sandwich) structuur, ontworpen om grote stromen veilig en efficiënt te transporteren in industriële, commerciële en hoogbouwtoepassingen.

2. Wat zijn de belangrijkste voordelen?

▪Hoge stroomcapaciteit (1600A)

▪Lage temperatuurstijging en lage impedantie

▪Veilig en betrouwbaar met kortsluitbeveiliging

▪Modulair ontwerp voor flexibele installatie en uitbreiding

3. Waar wordt het doorgaans gebruikt?

▪Industriële fabrieken en productielijnen

▪Hoge gebouwen, hotels en appartementen

▪Datacentra en serverruimtes

▪Winkelcentra en grote openbare voorzieningen

4. Kan het worden aangepast?

Ja, onze 1600A Sandwich Busway kan worden aangepast voor niet-standaard lengtes, lay-outs, stroomsterktes en verbindingsinterfaces volgens projectvereisten.

5. Hoe eenvoudig is de installatie?

Het modulaire en compacte ontwerp maakt rechte stukken, aftakkingen en snelle installatie ter plaatse mogelijk, waardoor de arbeids- en installatietijd worden verminderd.

6. Aan welke veiligheidsnormen voldoet het?

Onze busbaan is getest op kortsluiting, spanningsbestendigheid en temperatuurstijging en voldoet aan de CCC-, IEC- en andere laagspanningsdistributienormen.

7. Hoe kies ik de juiste busbaan voor mijn project?

Houd rekening met de huidige nominale waarde, lengte, installatieomgeving en uitbreidingsbehoeften. Ons technisch team biedt advies en ontwerpondersteuning om de optimale oplossing te selecteren.

8. Hoe onderhoud ik de busbaan?

Regelmatige inspecties op stof, losse verbindingen en temperatuurmonitoring worden aanbevolen. Door het robuuste sandwichontwerp is minimaal onderhoud nodig.
