Laagspannings-sandwichbusbaan

Vanwege de compacte structuur, uitstekende warmteafvoer en robuuste stroomvoerende capaciteit is Low Voltage Sandwich Busway uitgegroeid tot de reguliere keuze in moderne stroomdistributiesystemen.

Kernstructuur en isolatieconfiguratie

• Geleidermateriaal: Elektrolytisch koper met hoge zuiverheid (zuiverheid ≥ 99,9%); het oppervlak kan optioneel verzilverd of vertind zijn om de geleidbaarheid en oxidatieweerstand te verbeteren.

Isolatiematerialen:

•Standaardtype: Maakt gebruik van klasse B-isolatiematerialen of hoger (temperatuurbestendigheid: 130°C) – zoals polyesterfilm, micatape, enz. – om operationele betrouwbaarheid op lange termijn te garanderen.

•Vuurbestendig type: Maakt gebruik van een composietlaag van micatape en keramificerend siliconenrubber, waardoor de isolatieprestaties behouden blijven, zelfs bij hoge temperaturen van 600°C tot 1000°C.

•Waterdicht/corrosiebestendig type: voorzien van inkapseling via klasse H polyesterimide- of epoxyharsgieten; de isolatieklasse bereikt klasse H (180°C) en biedt een levensduur van meer dan 50 jaar.

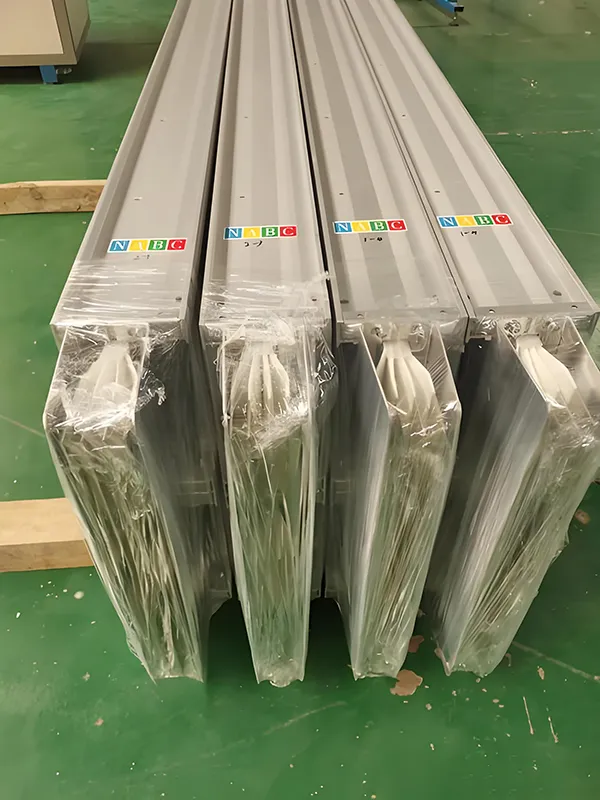

• Kenmerken van de "Sandwich"-structuur: Fasegeleiders zijn strak gestapeld en samengedrukt zonder enige luchtspleten; het geheel is volledig ingekapseld en onder druk gegoten, waardoor de reactantie en spanningsval aanzienlijk worden verminderd.

Belangrijke elektrische en veiligheidsparameters

Temperatuurstijging en thermische prestatiecontrole

Temperatuurstijgingslimieten (bij een omgevingstemperatuur van 40°C):

Aansluitklemmen: ≤ 60 K (d.w.z. maximaal 100°C)

Metalen behuizing: ≤ 30 K (d.w.z. maximaal 70°C)

Isolatieoppervlak: ≤ 40 K (d.w.z. maximaal 80°C)

Warmteafvoermechanisme:

De door de geleiders gegenereerde warmte wordt door de isolatielaag naar de metalen behuizing geleid, waar deze vervolgens via convectie en straling wordt afgevoerd.

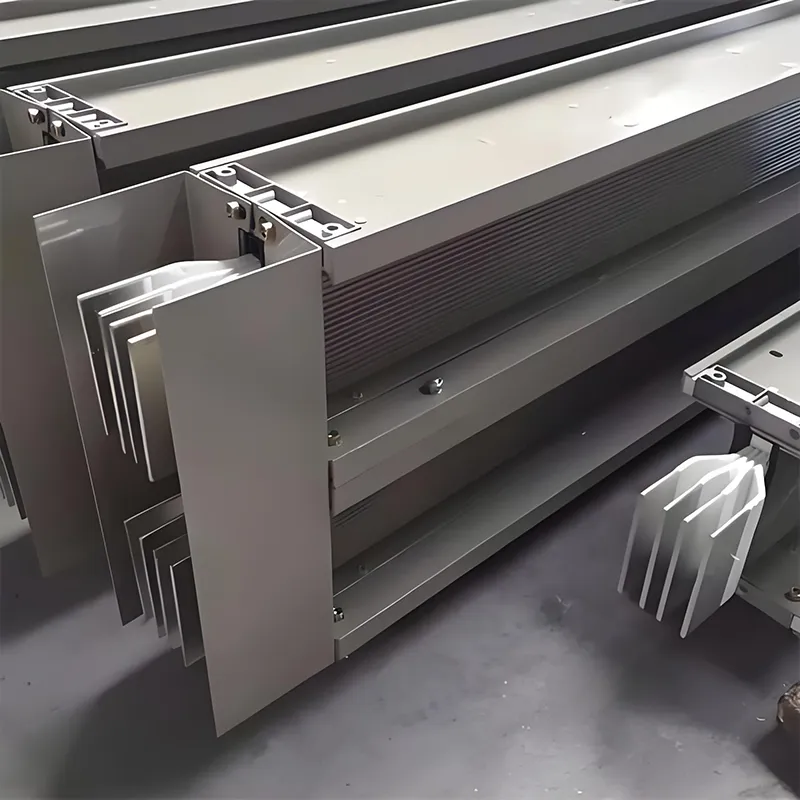

De behuizing van aluminiumlegering is voorzien van een geïntegreerd koelvinontwerp, dat de efficiëntie van de warmteafvoer met meer dan 30% verbetert.

Thermische uithoudingsvermogenlimieten:

Standaardtype: Bedrijfstemperatuur op lange termijn ≤ 130°C

Vuurbestendig type: geschikt voor een continue stroomvoorziening gedurende meer dan 90 minuten bij 960°C

Gietharstype: geschikt voor stabiele werking binnen een omgevingstemperatuurbereik van -40°C tot 130°C

Beschermingsklasse (IP-code) en toepasselijke omgevingen

Mechanische en installatiekenmerken

Behuizingsmateriaal:

Aluminiumlegering: lichtgewicht, corrosiebestendig en biedt uitstekende warmteafvoer; geschikt voor gebruik als beschermende aardgeleider (PE).

Koudgewalst staal: hoge structurele sterkte; indien bedekt met brandvertragende verf, is het geschikt voor brandwerende toepassingen.

Harsgieten: Beschikt over een niet-metalen behuizing en biedt uitgebreide "vierwegbescherming": waterdichtheid, corrosiebestendigheid, explosiebestendigheid en stofdichtheid.

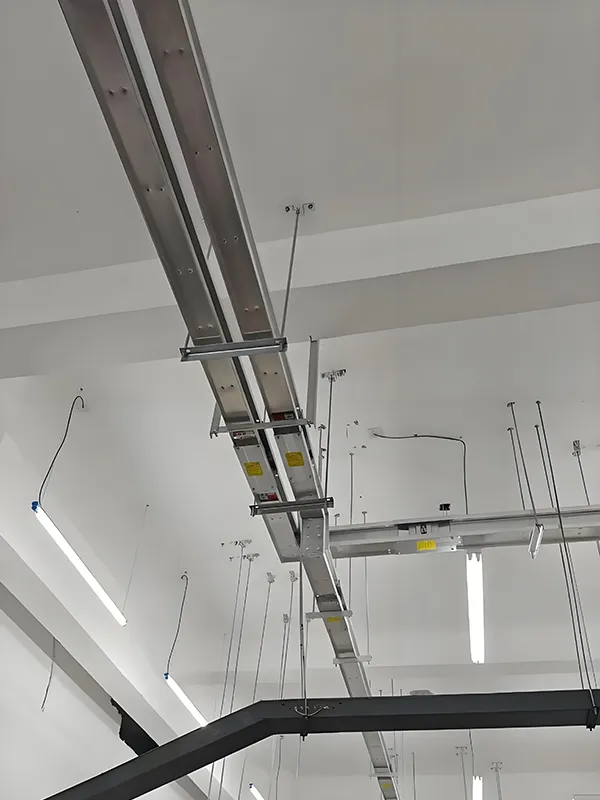

Installatiemethode:

Ondersteunt horizontale of verticale ophangmontage, met een instelbaar tolerantiebereik van ±4 mm.

Steun-/ophangafstand: ≤3 m voor rechte stukken; ≤1,5 m voor gebogen secties.

Verbindingstechnologie:

Snelle verbinding met enkele bout: Uitgerust met een koppelcontrolemechanisme om minimale contactweerstand te garanderen.

Intelligente connectoren: Ondersteun mogelijkheden voor onderhoudsmonitoring, waardoor het risico op operationele storingen wordt verminderd.

Uitbreiding van gespecialiseerde technologieën

Brandwerende railkokers (NH-type).

Brandwerendheidsklasse: selecteerbare opties van 1 uur, 1,5 uur, 2 uur of 3 uur

Thermische isolatielaag: vilt van aluminiumsilicaatvezel (temperatuurbestendigheid: 1250 °C)

Buitencoating: opzwellende brandvertragende verf; verhoogt snel de thermische geleidbaarheid bij blootstelling aan brand om de warmteoverdracht te vertragen

Waterdichte railkoker (type harsgegoten).

Beschermingsgraad: IP67–IP68

Isolatiemateriaal: Onverzadigde polyesterhars + anorganische vulstoffen, integraal gegoten

Toepassingsscenario's: spoorwegvervoer, chemische fabrieken, kustfaciliteiten en andere corrosieve of vochtige omgevingen

Intelligente railkokersystemen

Integreert temperatuurmeting, stroombewaking en lekkage-alarmmodules.

Ondersteunt RS485 of draadloze transmissie voor integratie in gebouwautomatiseringssystemen.

Veelgestelde vragen

1. Wat is een laagspannings-sandwichbusway?

Een Low Voltage Sandwich Busway is een compact energiedistributiesysteem voor busbanen dat gebruik maakt van dicht op elkaar gestapelde geleiders met isolatie tussen de fasen, waardoor een hoge stroomcapaciteit, lage impedantie en efficiënte stroomoverdracht wordt geboden voor moderne gebouwen en industriële faciliteiten.

2. Wat zijn de voordelen van een sandwichbusbaan ten opzichte van traditionele kabels?

Vergeleken met traditionele kabels biedt een sandwichbuskanaalsysteem een ​​betere warmteafvoer, een hogere stroomdraagcapaciteit, eenvoudiger installatie en flexibele uitbreiding, waardoor het ideaal is voor grote energiedistributieprojecten.

3. Waar wordt Low Voltage Sandwich Busway vaak gebruikt?

Het wordt veel toegepast in datacentra, commerciële gebouwen, fabrieken, luchthavens, winkelcentra en hoogbouw waar een betrouwbare en efficiënte stroomverdeling vereist is.

4. Welke stroomwaarden zijn beschikbaar voor laagspanningsbusbaansystemen?

De meeste laagspanningsbusbaansystemen ondersteunen stroomwaarden variërend van 400A tot 6300A, afhankelijk van de projectvereisten en het systeemontwerp.

5. Kan de busbaan worden aangepast voor specifieke projecten?

Ja. Professionele busbaanfabrikanten en leveranciers zoals Fenghua Electric kunnen busbaanoplossingen op maat bieden op basis van de huidige capaciteit, installatieomgeving, beschermingsniveau en projectindeling.

6. Is de sandwichbusway veilig voor industriële stroomdistributie?

Ja. Hoogwaardige laagspanningsbuskanaalsystemen zijn voorzien van sterke isolatie, hoge beschermingsniveaus en betrouwbare kortsluitweerstand, waardoor een veilige en stabiele werking wordt gegarandeerd.

7. Hoe kies ik een betrouwbare busbaanfabrikant of -leverancier?

Voordat u tot aankoop overgaat, moet u de productie-ervaring, certificeringen, projectcases, aanpassingsmogelijkheden en technische ondersteuning van de busbaanfabrikant evalueren.

8. Hoe kan ik een offerte krijgen voor Low Voltage Sandwich Busway?

Om een ​​nauwkeurige prijs voor een laagspanningsbusbaan te krijgen, moet u doorgaans details zoals stroomsterkte, busbaanlengte, installatietype en projecttekeningen aan de leverancier verstrekken.
