Koperen geleider Sandwich Busway

De Copper Conductor Sandwich Busway is een zeer efficiënte oplossing voor energietransmissie, speciaal ontworpen voor moderne energiedistributiesystemen. Door gebruik te maken van zeer zuivere elektrolytische koperen geleiders en een "sandwich"-structuur met strak gestapelde fasegeleiders, integreert het naadloos de geleiders, isolatiematerialen en metalen behuizing. Dit ontwerp biedt een groot aantal voordelen, waaronder een hoog stroomvoerend vermogen, laag vermogensverlies en installatieflexibiliteit. Het product is breed toepasbaar in stroomdistributiescenario's met hoge stroomsterktes, zoals industriële installaties, hoge gebouwen, datacenters en spoorwegtransitsystemen, en biedt stabiele en betrouwbare zekerheid over de energietransmissie voor een breed scala aan elektrische toepassingen.

Technische parameters

Belangrijkste technische voordelen

(I) Zeer zuivere koperen geleiders: minder verlies, grotere energie-efficiëntie

Het systeem maakt gebruik van elektrolytisch koper van T2-kwaliteit met een zuiverheid van ≥99,95% als geleidermateriaal. Bij 20°C bedraagt ​​de soortelijke weerstand ≤0,01724 Ω·mm²/m en bedraagt ​​de geleidbaarheid meer dan 98%. Vergeleken met standaard kopermaterialen resulteert dit in een reductie van ongeveer 5% tot 8% in lijnverliezen. Op verzoek kunnen de geleideroppervlakken vertind of verzilverd zijn; dit verbetert de weerstand tegen oxidatie en corrosie aanzienlijk, vermindert de contactweerstand, zorgt voor de langdurige stabiliteit van verbindingspunten en verlengt effectief de levensduur van het product.

(II) Compacte "Sandwich"-structuur: een dubbele doorbraak in ruimtegebruik en energie-efficiëntie

De driefasige geleiders zijn rechtstreeks met elkaar verbonden met dunne laag isolatiemateriaal en strak op elkaar gestapeld zonder luchtspleten, waardoor de elektrische speling wordt gecomprimeerd tot slechts 6–10 mm. Dit ontwerp verhoogt de krachttransmissiedichtheid per ruimte-eenheid met meer dan 40% en resulteert in een compacter fysiek profiel. Bijgevolg levert het aanzienlijke besparingen op in installatieruimte, waardoor het bijzonder geschikt is voor omgevingen met beperkte ruimte, zoals elektrische stijgleidingen en zones met veel apparatuur. Bovendien reduceert deze strak opgestelde structuur de systeemreactantie tot slechts 40%-60% van die van traditionele luchtgeïsoleerde railkokersystemen, waardoor de spanningsval onder bedrijfsomstandigheden met hoge stroomsterkte aanzienlijk wordt geminimaliseerd en de algehele efficiëntie van de vermogensoverdracht wordt verbeterd.

(III) Ontwerp met hoge efficiëntie voor warmteafvoer: lagere temperatuurstijging, grotere stabiliteit

De door de geleiders gegenereerde warmte wordt snel door de isolatielaag naar de metalen behuizing geleid. In combinatie met een behuizing van aluminiumlegering met geïntegreerde warmteafvoervinnen wordt het oppervlak van de behuizing met meer dan 30% vergroot, wat resulteert in een aanzienlijke verbetering van de efficiëntie van de warmteafvoer. Bepaalde modellen met hoge stroomcapaciteit zijn voorzien van longitudinale warmteafvoergroeven op het binnenoppervlak van de behuizing; dit ontwerp verbetert de thermische geleidbaarheid verder, waardoor wordt gegarandeerd dat de temperatuurstijging van de aansluitklemmen ≤60K en die van de metalen behuizing ≤30K blijft, waardoor stabiele bedrijfstemperaturen binnen een veilig bereik worden gehandhaafd tijdens langdurig gebruik.

(IV) Uitgebreide bescherming voor alle scenario's - veilig en betrouwbaar

Basisbescherming: De behuizing is gemaakt van een aluminium-magnesiumlegering of koudgewalste staalplaat. Behandeld via anodisatie, elektroforese of elektrostatische poedercoating, vertoont het een uitstekende corrosieweerstand en mechanische sterkte. Met een beschermingsgraad (IP) van IP54 of hoger beschermt hij effectief tegen stof en opspattend water, waardoor hij geschikt is voor standaardomgevingen zoals algemene fabrieksvloeren en stroomverdeelruimtes.

Bescherming voor speciale omgevingen: Er zijn aangepaste waterdichte (ingekapselde) modellen verkrijgbaar. Deze units zijn voorzien van een volledig afgedichte, integrale inkapseling met behulp van onverzadigde polyesterhars in combinatie met anorganische vulstoffen, waardoor een IP-classificatie van IP67-IP68 wordt bereikt. Ze zijn in staat tot een stabiele werking in buitenomgevingen, onderwateromgevingen en atmosferen die corrosieve gassen bevatten, en kunnen bogen op een isolatieverouderingslevensduur van meer dan 50 jaar.

Brandwerende bescherming: Brandwerende modellen maken gebruik van een composietisolatielaag bestaande uit micatape en keramiserend siliconenrubber. De behuizing is voorzien van een opzwellende (branduitbreidende) brandwerende verf; zelfs bij blootstelling aan extreme temperaturen van 960°C kan de unit de stroomvoorziening gedurende 1 tot 3 uur behouden, waardoor een continue stroomvoorziening voor brandveiligheidscircuits wordt geboden. Deze producten voldoen aan nationale normen zoals GB/T 9978.1-2008.

(V) Modulaire installatie - Flexibele en gemakkelijke uitbreiding

Dankzij het gestandaardiseerde modulaire ontwerp maakt het systeem een ​​snelle verbinding ter plaatse mogelijk met behulp van een enkele bout. Elke verbinding is uitgerust met een koppelcontrolemechanisme om minimale contactweerstand te garanderen. De connectoren ondersteunen een aanpassing van de uitlijningstolerantie van ±4 mm, waardoor installatiefouten effectief worden gecompenseerd. Plug-in-units kunnen op elk punt langs de busbaan worden geplaatst en ondersteunen hot-plugging (live inbrengen/verwijderen) - waarbij de aardverbinding als eerste wordt ingeschakeld en als laatste wordt uitgeschakeld - geschikt voor minimaal 200 plug-in-cycli. Dankzij deze flexibiliteit kan het systeem zich eenvoudig aanpassen aan de herconfiguratie van productielijnen en de vereisten voor uitbreiding van apparatuur, waardoor de doorlooptijden van de bouw en de onderhoudskosten worden verminderd.

Gids voor productselectie

Toepassingsscenario's

(I) Industriële productiesector

Geschikt voor zware werkplaatsen die betrokken zijn bij de automobielproductie, mechanische verwerking, elektronische assemblage en soortgelijke gebieden, en biedt een stabiele backbone-voeding voor grootschalige machines en geautomatiseerde productielijnen. De lage impedantie-eigenschappen verminderen effectief spanningsdalingen veroorzaakt door stroomschommelingen, terwijl het modulaire ontwerp frequente aanpassingen aan de productielijn en uitbreiding van apparatuur mogelijk maakt, waardoor wordt voldaan aan de flexibele eisen van industriële productie.

(II) Hoogbouw en commerciële complexen

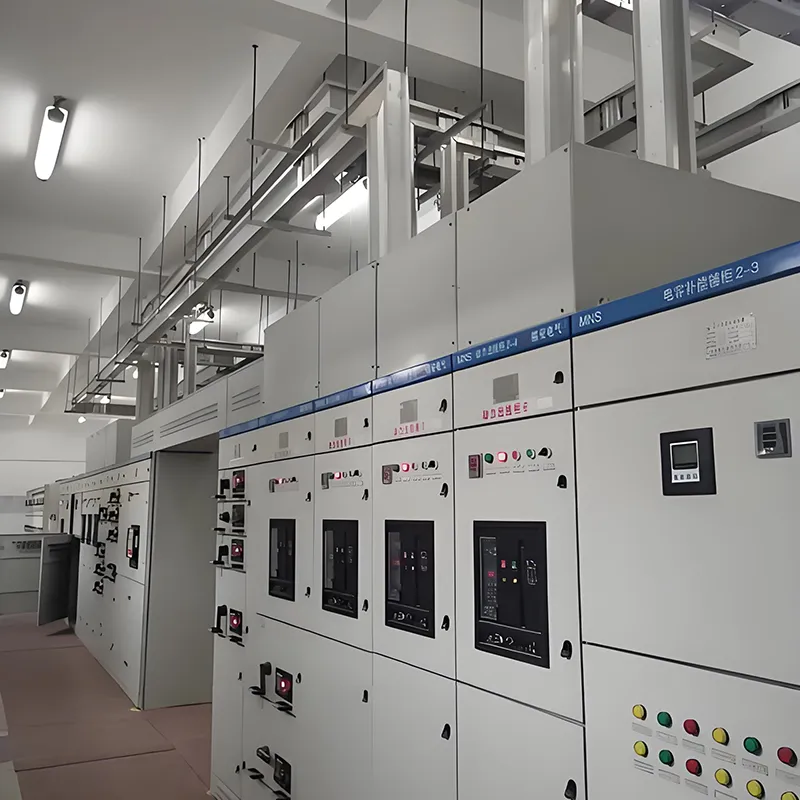

Deze systemen, verticaal geïnstalleerd in elektrische stijgleidingen, dienen als de primaire stroomdistributielijnen voor elke verdieping - een oplossing die door meer dan 90% van de hoge gebouwen wordt toegepast. In commerciële complexen maken ze stroomdistributie met hoge stroomsterkte over lange afstanden mogelijk, waardoor wordt voldaan aan de uiteenlopende elektrische belastingsvereisten van verschillende locaties zoals winkelcentra, hotels en kantoorgebouwen; bovendien bieden ze handige aftakpunten voor de stroomdistributie, waardoor toekomstig onderhoud en systeemaanpassingen worden vereenvoudigd.

(III) Datacentra en gezondheidszorgfaciliteiten

Deze systemen bieden continue en betrouwbare stroomzekerheid voor bedrijfskritische belastingen – zoals datacenterservers en medische apparatuur – die uitzonderlijke betrouwbaarheid vereisen. Bepaalde intelligente productmodellen zijn voorzien van geïntegreerde temperatuursensor- en stroombewakingsmodules; Ze ondersteunen RS485 of draadloze transmissieprotocollen en maken bediening en onderhoud op afstand mogelijk, evenals waarschuwingsmogelijkheden voor fouten, waardoor een ononderbroken continuïteit van de stroomvoorziening wordt gegarandeerd.

(IV) Speciale omgevingsinstellingen

Waterdichte gietharsproducten zijn bij uitstek geschikt voor vochtige en corrosieve omgevingen, zoals ondergrondse nutstunnels, waterzuiveringsinstallaties en kustfaciliteiten. Brandwerende producten zijn daarentegen ontworpen voor toepassing in brandveiligheidscircuits en noodstroomsystemen; in geval van brand handhaven ze de continuïteit van de stroomvoorziening, waardoor ze kritieke tijd winnen voor de evacuatie van personeel en het bergen van apparatuur.

Veelgestelde vragen

Vraag 1: Wat is een koperen geleider Sandwich Busway?

A: Het is een laagspanningsdistributiesysteem voor gemiddelde tot hoge belasting met dichte T2-koperen geleiders (≥99,9%) voor stabiele stroom, laag verlies en betrouwbare werking.

Vraag 2: Wat zijn de belangrijkste specificaties?

A: Nominaal 1000A, geschikt voor ≤1000V-systemen. Koper is vertind voor een lage contactweerstand en corrosiebescherming. IP54+-bescherming, conform GB 7251 en IEC 61439.

Vraag 3: Waar wordt het vaak gebruikt?

A: Ideaal voor hoge gebouwen, industriële installaties, commerciële centra, datacentra en andere laagspanningsstroomdistributietoepassingen.

Vraag 4: Wat zijn de belangrijkste voordelen?

A: Hoge stroomcapaciteit, laag energieverlies, uitstekende warmteafvoer, compact ontwerp en eenvoudige installatie en uitbreiding.

Vraag 5: Is het veilig en betrouwbaar?

EEN: Ja. De dichte structuur en het hoogwaardige koper zorgen voor een betrouwbare werking en alle producten zijn CCC-gecertificeerd voor veiligheid.

Vraag 6: Kan ik de busbaan aanpassen?

A: Fenghua Electric biedt flexibele oplossingen voor verschillende lay-outs, lengtes en capaciteiten. Neem contact met ons op voor aangepaste bestellingen of advies.

Vraag 7: Hoe verhoudt dit zich tot traditionele busbanen of kabels?

A: Het vermindert energieverlies, verbetert de warmteafvoer en bespaart ruimte, waardoor het efficiënter en betrouwbaarder is dan conventionele bekabeling.

Vraag 8: Hoe kan ik kopen of informeren?

A: Neem contact op met Fenghua Electric om een ​​offerte aan te vragen, een bestelling te plaatsen of de projectvereisten te bespreken. Wij bieden professionele ondersteuning voor al uw vragen.
