Verticale Sandwichbusbaan

Productpositionering: een efficiënte oplossing voor energietransmissie, op maat gemaakt voor scenario's voor verticale stroomdistributie

De Qingdao Fenghua Electric Vertical Sandwich Busway is een oplossing voor stroomdistributie met hoge stroomsterkte die zorgvuldig is ontworpen voor scenario's zoals stroomdistributieschachten in hoge gebouwen en verticale energietransmissie in industriële installaties. Door de integratie van een compacte stapelstructuur met een "sandwich"-structuur met een ontwerp dat is geoptimaliseerd voor verticale installatie, bereikt het product meerdere doorbraken op het gebied van ruimtegebruik, efficiëntie van energietransmissie, veiligheid en stabiliteit, waardoor het zich positioneert als een vooraanstaande keuze voor verticale stroomdistributie in moderne architectonische en industriële omgevingen.

Technische parameters

Kerntechnologieën: prestatiedoorbraken in verticale omgevingen

1. Aangepaste "Sandwich"-stapelstructuur: een compact ontwerp aangepast voor verticale ruimtes

Het product maakt gebruik van een "sandwich"-structuur met een naadloze, dichte stapeling van driefasige geleiders. De geleiders zijn direct van elkaar geïsoleerd met behulp van hoogwaardige diëlektrische materialen, waardoor luchtspleten tussen fasen volledig worden geëlimineerd. De opstelling van de geleiders en de behuizingsstructuur zijn specifiek geoptimaliseerd voor verticale installatiescenario's en zijn verfijnd om het totale volume met meer dan 30% te verminderen in vergelijking met traditionele busbaansystemen. Dit ontwerp zorgt voor een perfecte pasvorm binnen de beperkte ruimtes van stroomverdeelschachten, waardoor maximale stroomvoerende capaciteit binnen beperkte verticale kanalen mogelijk wordt.

2. Zeer zuivere koperen geleiders: zorgen voor efficiëntie bij verticale krachtoverbrenging

Als geleidermateriaal is elektrolytisch koper van T2-kwaliteit met een zuiverheid van ≥99,95% geselecteerd. Bij 20°C is de soortelijke weerstand slechts 0,01777 Ω·mm²/m en bedraagt ​​de geleidbaarheid meer dan 98%. In scenario's voor verticale energietransmissie minimaliseert deze eigenschap met lage weerstand de spanningsval over lange afstanden effectief, waardoor stabiele voedingsspanningen op elke verdieping van een hoog gebouw worden gegarandeerd. De geleideroppervlakken kunnen optioneel worden behandeld met vertind of verzilverd om de corrosieweerstand te verbeteren, waardoor een lage contactweerstand op de lange termijn behouden blijft – zelfs in vochtige omgevingen voor stroomdistributieschachten – waardoor potentiële gevaren van oververhitting worden geëlimineerd.

3. Geïntegreerd verticaal warmteafvoersysteem: oplossing voor de uitdaging van temperatuurstijging over lange afstanden

Om het probleem aan te pakken dat warmte de neiging heeft zich tijdens verticale installatie naar boven op te hopen, maakt het systeem gebruik van een drietraps verticaal warmteafvoertraject: "Geleider – Isolatielaag – Metalen behuizing." De behuizing is vervaardigd uit een geëxtrudeerde aluminium-magnesiumlegering, met geïntegreerde longitudinale warmteafvoervinnen op het oppervlak. Vergeleken met standaard stalen behuizingen vergroot dit ontwerp het warmteafvoeroppervlak met 35% en vervijfvoudigt de efficiëntie van de thermische geleidbaarheid. Bij een omgevingstemperatuur van 40°C blijft de temperatuurstijging van de aansluitklemmen ≤60K, terwijl die van de metalen behuizing ≤30K blijft – ruim onder de industrienormen – waardoor een stabiele werking wordt gegarandeerd tijdens verticale stroomtransmissie over lange afstanden.

4. Veiligheidsontwerp tegen het "schoorsteeneffect": het opzetten van een robuuste verticale brandbarrière

De "sandwich"-structuur zonder openingen elimineert volledig doorlopende luchtkanalen; in geval van brand wordt voorkomen dat de warme luchtstroom zich snel door het busbaansysteem naar boven verspreidt. Dit elimineert effectief het "schoorsteeneffect" bij de bron en heeft met succes de tests door gezaghebbende nationale brandveiligheidsinstanties doorstaan. Verder is er als optie een brandwerende variant leverbaar; Door gebruik te maken van een samengestelde isolatielaag van micatape en keramiserend siliconenrubber kan deze versie de stroomvoorziening gedurende meer dan 180 minuten handhaven bij extreme temperaturen van 960°C, waardoor wordt voldaan aan de strenge eisen voor brandveiligheidscircuits in hoge gebouwen.

Exclusieve functies voor verticale installatie

1. Modulair verticaal verbindingssysteem

Het systeem bestaat uit in de fabriek geprefabriceerde standaardeenheden en maakt gebruik van dubbelzijdige, koppelgestuurde bouten en schotelveren voor verbindingen ter plaatse. Dit ontwerp maakt een aanpassing van de installatietolerantie van ±4 mm mogelijk, waardoor precisieafwijkingen die inherent zijn aan verticale installaties effectief worden opgevangen. Installatietijd per segment is ≤10 minuten; vergeleken met traditionele kabelbedrading wordt de constructie-efficiëntie met meer dan 60% verbeterd.

2. Gelaagd plug-in-ontwerp: flexibel voldoen aan vloerspecifieke stroombehoeften

Aftakkingen kunnen op elke verticale positie langs het railkokersysteem worden geopend. De aftakkingseenheden ondersteunen hot-plugging (inbrengen en verwijderen onder spanning), waardoor een "eerst aarde, laatste" verbindingsvolgorde wordt gegarandeerd om het risico op elektrische vonken volledig te elimineren. Elke verdieping kan op flexibele wijze aftakkingsunits configureren op basis van specifieke stroomvereisten, zonder dat hele railsegmenten opnieuw hoeven te worden aangesloten. Hiermee wordt perfect tegemoetgekomen aan de aanpassingen aan de vloerindeling en de behoeften aan capaciteitsuitbreiding die typisch zijn voor hoge gebouwen.

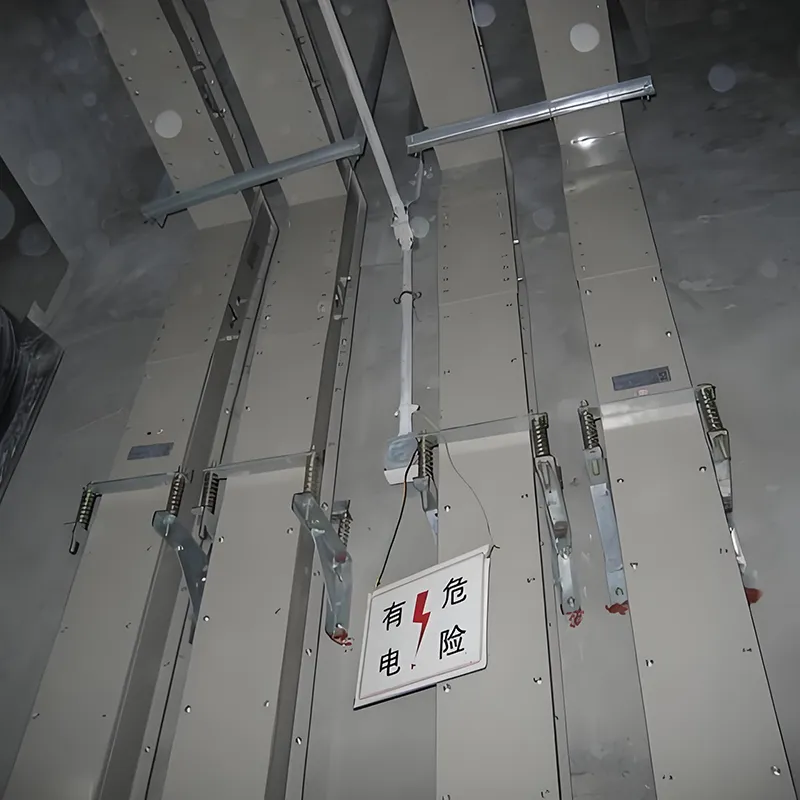

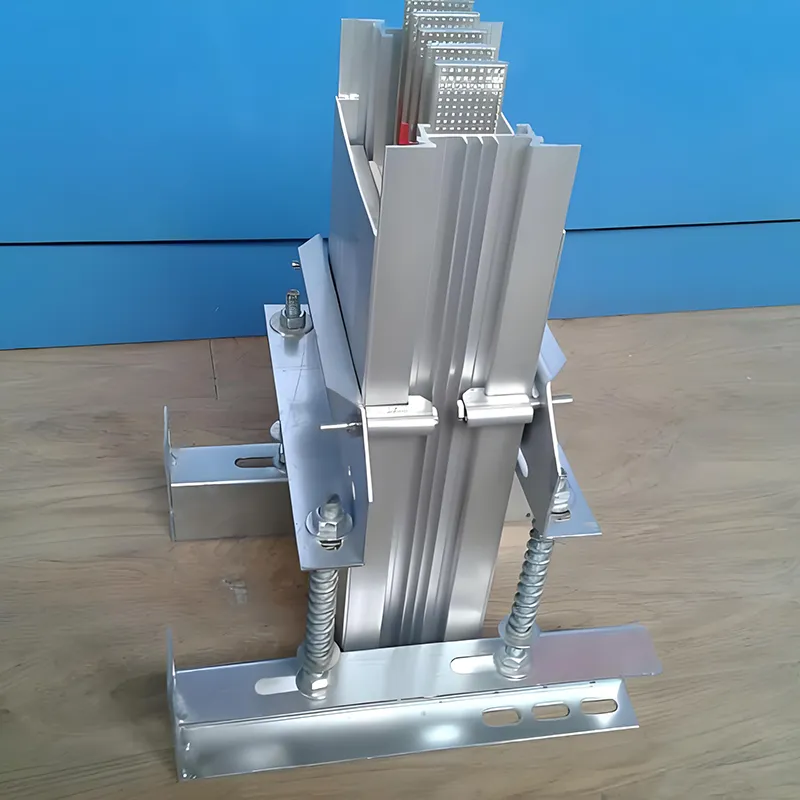

3. Valbeveiliging en seismische versterking

Het systeem is specifiek ontworpen voor verticale installatiescenario's en is uitgerust met speciale valbeugels en seismische versterkingscomponenten die aardbevingsinslagen met een kracht van 8 kunnen weerstaan, waardoor de structurele stabiliteit van het railkokersysteem onder extreme bedrijfsomstandigheden wordt gegarandeerd. De beugelafstand kan flexibel worden aangepast aan de vereisten voor vloerhoogte: ≤3 m voor rechte secties en ≤1,5 ​​m voor hoeksecties.

Toepassingsscenario's

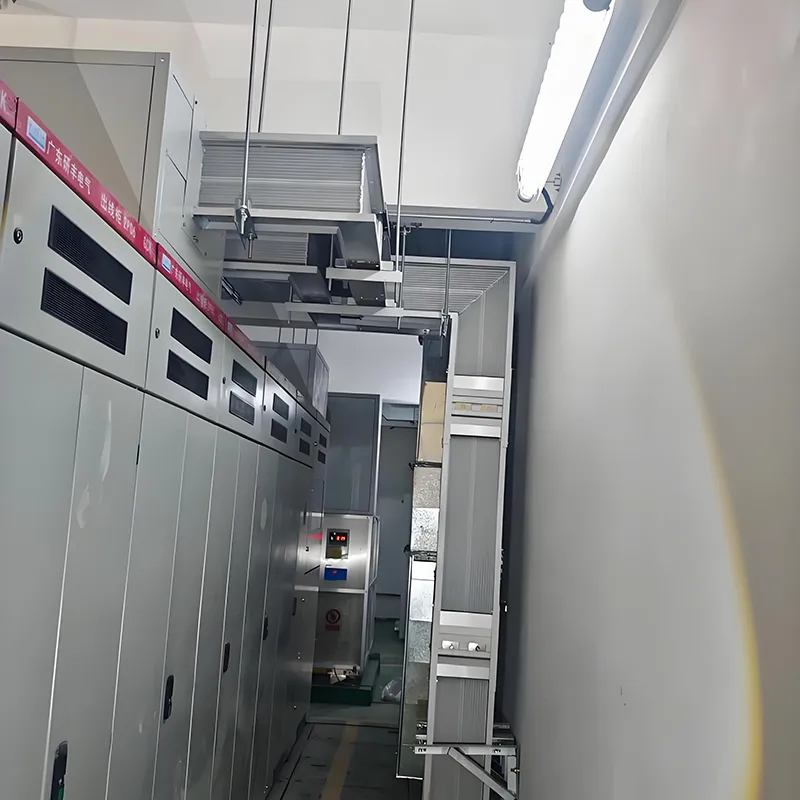

1. Stroomverdelingsschachten voor hoogbouw

Het systeem wordt verticaal in stroomverdeelschachten gelegd en dient als vervanging voor traditionele kabels. Voor dezelfde huidige capaciteit neemt het slechts een derde van de ruimte in beslag die nodig is voor kabels, waardoor het kritieke probleem van de beperkte ruimte in hoge elektriciteitsdistributieschachten effectief wordt opgelost. De volledig gesloten structuur elimineert gevaren zoals knaagdieren en brandrisico's, waardoor de algehele veiligheid van het stroomdistributiesysteem van het gebouw wordt verbeterd.

2. Verticale krachtoverbrenging in industriële installaties

Biedt verticale backbone-voeding voor grootschalige apparatuur en geautomatiseerde productielijnen binnen industriële faciliteiten met meerdere verdiepingen. De hoge stroomvoerende dichtheid is bij uitstek geschikt voor geconcentreerde apparatuurlay-outs, terwijl de modulaire uitbreidbaarheid flexibele aanpassingen aan productielijnen ondersteunt.

3. Gespecialiseerde verticale omgevingen

Waterdichte gietharsproducten zijn geschikt voor verticale krachtoverbrenging in vochtige en corrosieve omgevingen, zoals ondergrondse nutstunnels en spoorwegdoorvoersystemen. Brandwerende producten zijn toepasbaar in scenario's voor verticale energiedistributie met strenge brandveiligheidseisen, zoals die in de petrochemische en kernenergie-industrie.

Klantwaarde

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. is gelegen in de prachtige kuststad Qingdao, in de West Coast New Area. Het bedrijf, opgericht in 2005, is een toonaangevende fabrikant gespecialiseerd in elektrische producten, waaronder kabelgoten, railkokersystemen en stroomverdeelkasten. Onze dochteronderneming, Qingdao Fenghua Electric Co., Ltd., opereert in een complementaire rol ten opzichte van ons moederbedrijf en stelt gezamenlijk een uitgebreide productmatrix op die het hele spectrum van stroomdistributieapparatuur omvat. De afgelopen jaren heeft het bedrijf zich vastberaden ingezet voor innovatie, waarbij opmerkelijke resultaten zijn geboekt op het gebied van energiebesparing en verbruiksreductie. Verschillende van onze producten, zoals zelfsluitende kabelgoten en busducten van koper-aluminiumcomposiet, hebben markterkenning gekregen vanwege hun hoge toegevoegde waarde en geavanceerde technologische inhoud. Bovendien beschikken we over uitgebreide testrapporten en verplichte certificeringscertificaten die een breed scala aan busductspecificaties dekken, waardoor we volledig kunnen voldoen aan de diverse en veelzijdige behoeften van onze klanten.

Door te kiezen voor de Vertical Sandwich Busway van Qingdao Fenghua Electric profiteert u van:

• Ruimteoptimalisatie: Het verticale ruimtegebruik wordt verdrievoudigd, waardoor het perfect geschikt is voor de beperkte omgevingen die kenmerkend zijn voor stroomdistributieschachten.

• Energie-efficiëntie: met koperen geleiders met lage weerstand en een structureel ontwerp met lage reactantie, vermindert het de verliezen in de stroomdistributie jaarlijks met 10% tot 20%.

• Veiligheid en betrouwbaarheid: Dankzij het anti-schoorsteeneffect-ontwerp en meerdere beschermingslagen vormt het een robuuste verticale brandbarrière.

• Flexibel aanpassingsvermogen: Met een gelaagde plug-in interface en modulaire installatiemogelijkheden is het geschikt voor toekomstige aanpassingen van de vloerindeling en uitbreidingsvereisten voor apparatuur.

• Merkgarantie: Gesteund door 18 jaar gespecialiseerde productie-expertise van Qingdao Fenghua, bieden wij uitgebreide after-sales service en technische ondersteuning.

Veelgestelde vragen

1.Wat is een verticale sandwichbusbaan?

Een verticale sandwichbusbaan is een compact distributiesysteem met hoge stroomsterkte en gestapelde koperen geleiders, ontworpen voor veilige en efficiënte verticale energietransmissie in hoge gebouwen en industriële werkplaatsen.

2.Wat zijn de stroom- en spanningswaarden?

Fenghua Electric verticale busbanen hebben een vermogen van 250A–6300A en ≤690VAC, geschikt voor verschillende laagspanningsdistributietoepassingen met hoge stroomsterkte.

3.Welke materialen worden gebruikt voor de geleiders?

Er wordt gebruik gemaakt van hoogzuiver T2-elektrolytisch koper, waardoor lage verliezen, hoge geleidbaarheid en betrouwbaarheid op lange termijn worden gegarandeerd.

4. Welke beschermingsniveaus zijn er beschikbaar?

De bescherming varieert van IP54 tot IP68, afhankelijk van het model, waardoor deze geschikt is voor binnen-, buiten- en zware omgevingen.

5.Kan de busbaan worden gebruikt in gebieden die gevoelig zijn voor brand?

Ja, het brandwerende model beschikt over isolatie tot 180°C en is bestand tegen kortsluiting, ontworpen voor veilige werking onder brandomstandigheden.

6. Hoe hoog kan het verticaal worden geïnstalleerd?

Verticale installatie kan tot 200 meter reiken, afhankelijk van het busbaantype en de belastingsvereisten.

7.Is de installatie eenvoudig?

Ja, het modulaire ontwerp en de compacte structuur maken een snelle en gemakkelijke installatie mogelijk, waardoor de arbeids- en projecttijd worden verminderd.

8.Waar wordt het vaak gebruikt?

Ideaal voor hoogbouwschachten, industriële werkplaatsen, fabrieken, datacentra en andere verticale distributiescenario's met hoge stroomsterkte.
